レイアウトをやっていく2
理想の工場の大きさで建物を書きましたが、
まだ置いていないものが色々あるので置いてみます。
① 事務所（ 4名分の机・給湯・椅子の後ろのスペース）
② トイレ（男女）
③ コンプレッサー室
④ 部品分解作業場スペース（12㎡）
※ トイレや人、シンクの絵はJWの図形より引用。

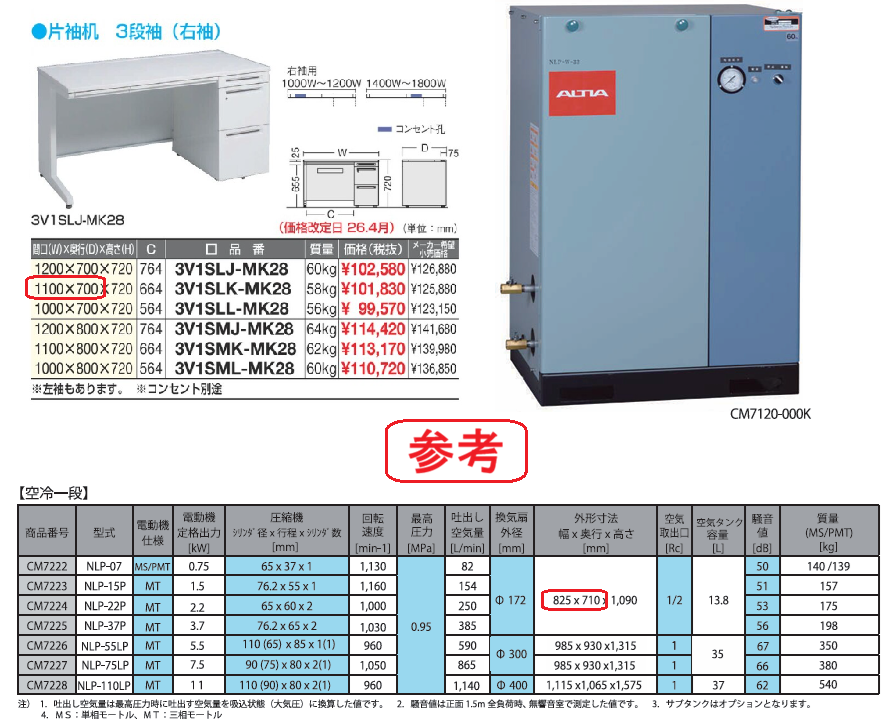

コンプレッサーや机は自分で図形登録してます。
真似して書いている場合は□でとりあえず書くといいです。
① 範囲を選択
② 左クリックで枠を出現させて選択したい範囲を選択。
（選択されたものはピンク色になる。左クリックでON/OFF可能）
③ 移動をクリック
ここで考える事
事務所の位置を決定する。
①事務所を少し小さくして、横にして右奥に配置する。
（その場合、事務所の前にトイレが来ることになる）
②工場を小さくして事務所やトイレを作る。
③工場はそのまま、事務所をプレハブなどで小さく作る。等々
ここから先は想像力やセンスが要求されます。
車両販売をしていないお客であれば事務所を小さくする
可能性がありますし、上記の様にプレハブでいい可能性もあります。
ではどうするか？
自分が思う理想の工場を想像し書くしかありません。
その後、お客様の要望を聞き直していけば大丈夫です。
今回は②の工場を小さくする案で作図していきます。
事務所を入れるには1M工場を小さくする必要があります。
作業ベイを4000×4で作っているので
1000÷4=250 作業ベイを3750で作ればいけそうです。
覚えておくこと
作業ベイ4000×8000という大きさは日産自動車が
工場を作る時にやっている基準です。
